omni hyperlink HG2415U-pro
antena omni memiliki pola radiasi horizontal yang menyebar ke segala arah alias 360 derajat, sehingga antena ini sering digunakan untuk koneksi point to multi point di sisi Access Point (AP)

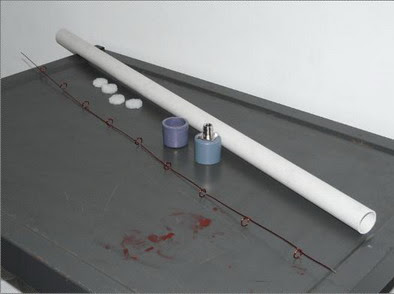

1. Paralon 1″ (panjang disesuaikan dengan jumleh elemen antena)
2. 2 buah dop paralon 1″
3. Kawat tembaga (NYA 1×2,5 mm2)
4. Female N-Connector
5. Baut dan mur 2 pasang
6. Pipa paralon diameter 1/2″ 2 buah( masing2 panjang 12 cm)
6. Busa sterofoam (dipotong silinder diameter sesuai diameter dalam pipa, jumlah sesuai panjang paralon)
Langkah Pembuatan
1.Kupas isolator pelindung di sepajang kawat tembaga dan buatlah segmen2 seperti ini. Buatlah lingkaran sebesar keliling dalam pipa untuk membuat pembatas antar segmen.
Satu segmen berjarak 3/4 lambda (3/4 panjang gelombang; untuk frekuensi 2,4 GHZ, 1 Lambda = -/+ 12,5 cm . Jarak antara N-Connector dan batas awal segmen pertama 1/2 lambda (posisinya nanti di bagian bawah antenna).
2. Pasang N-connector pada salah satu dop paralon
3. Pasang busa2 sterofoam pada kawat agar posisinya tetap berada di tengah bagian dalam pipa
Akhirnya siap juga elemen dalamnya !
4. Masukkan kawat yang sudah diberi sterofoam ke dalam pipa dengan hati2
5. Solder kawat untuk bagian bawah (yang panjangnya 1/2 lambda) dengan konektor.
6. Pasang kedua dop paralonnya dan jadilah antena omni kita!
7. Untuk membuat klem antenna, potonglah pipa PVC diameter 1/2″, panaskan lalu di-press panjangnya kira2 12 cm. Lalu buatlah holder antena dengan pipa berdiameter 1″ (masing2 panjangnya 2 cm) lalu dipotong secara vertikal membentuk penampang seperti huruf C. Holder kemudian dipasang pada pipa yang telah di-press dengan baut.
8. Antenna omni siap beraksi!
Maaf kalau ada beberapa step yang kurang lengkap ^_^’
